UPS-MT-MONITOR
 Назначение
и возможности

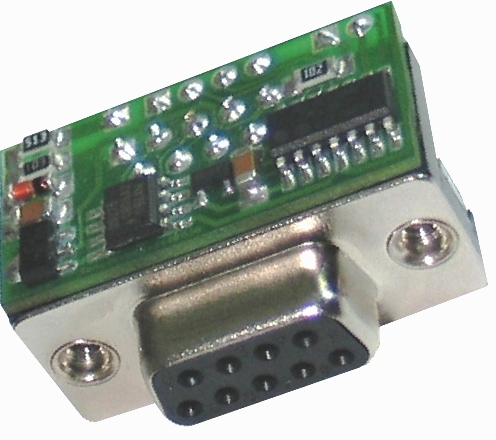

Устройство UPS-MT-monitor предназначено для удаленного мониторинга
питания роутербордов MikroTik, которые имеют напряжение питания от 10В
до 28В. (RB411/411A/411AH, RB433/433AH/433UAH, RB450/450G, RB33, RB493/493AH)
При определении напряжения АКБ, UPS-MT-monitor учитывает падение напряжения
на проводах питания. Точность определения напряжения АКБ не зависит
от длины питающих проводников.
UPS-MT-monitor, совместно с UPS-MT, образуют систему бесперебойного
питания роутербордов MikroTik.
Это позволяет заблаговременно обнаружить проблему с питанием и иметь
запас времени для ее решения.
UPS-MT-monitor корректно работает с любыми UPS на базе AD-55A, AD-55B,
AD-55A c PSD-15B (12,0 V), а также UPS AD-155 серии.
Подключается UPS-MT-monitor к штатному СОМ-порту и к положительному
питающему проводнику РоЕ роутерборда.
UPS-MT-monitor с прошивкой v01.005 имеют возможность контроля состояния
внешних контактов. Внешние контакты при этом, должны быть подключены
к контактам 1,3 служебного (BLS-4) разъема UPS-MT-monitor. Порядок следования
контактов служебного разъема указан на рисунке ниже.
(Щелкните для увеличения)
Доступные параметры:
напряжение питания роутерборда
состояние питающей сети UPS – оn/off
напряжение аккумулятора (только при отсутствии сети)
остаточная емкость аккумулятора (только при отсутствии сети)
температура внутри корпуса, где установлен роутерборд
Дополнительные возможности:
уведомление по E-mail
уведомление с помощью SMS (для операторов, которые поддерживают отсылку
SMS с Интернета)
поддержка Dude и WinBox
контроль датчика на разрыв, или замыкание (под заказ)
Технические характеристики UPS-MT-monitor.
| Напряжение питания, В | 9-30 |
| Ток потребления в установившемся режиме, мА, не более | 10 |
| Погрешность измерения напряжения АКБ, мВ, не более | 150 |
| Погрешность измерения напряжения питания роутерборда, мВ, не более | 50 |
| Погрешность измерения температуры, град, не более | 2 |
| Возможность подключения тревожного датчика (концевика) | есть |
Работа с WinBox
Программа WinBox позволяет наблюдать параметры передаваемые роутерборду
модулем UPS-MT-monitor.
Для выполнения команд настройки в winbox нужно запустить терминал -
меню "New Terminal".
Потом выполнить следующие команды:
1. /system console disable 0
Эта команда отключит Console, которая по умолчанию висит в микротике
на com-порте serial0 и блокирует его для другого использования.
2. /system ups add name=ups-monitor port=serial0
Эта команда активирует программу ups-монитора на com-порте serial0.

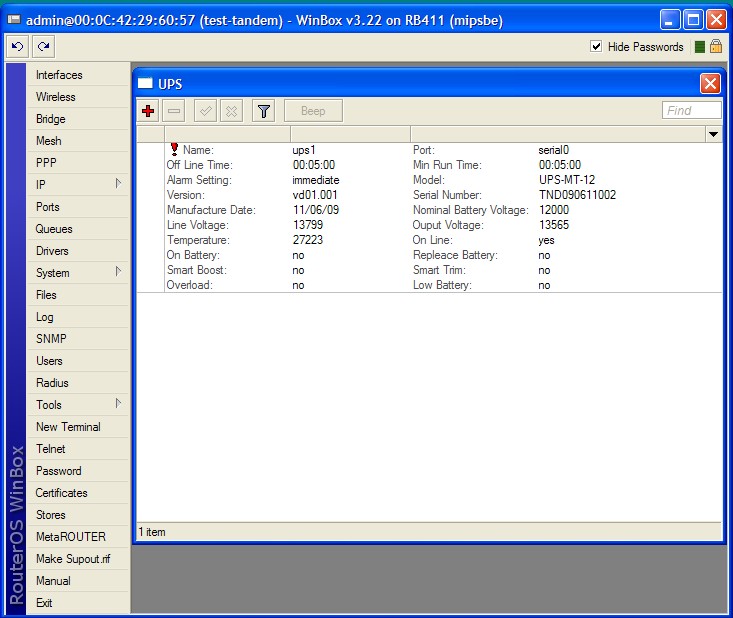

Общий вид программы WinBox, с открытой вкладкой UPS, показан на снимке
экрана ниже.
(Щелкните для увеличения)
На текущий момент, часть строк не отображает параметры
от UPS-MT-monitor и может быть проигнорирована:
Off Line Time
Min Run Time
Alarm Setting
Replace Battery
Low Battery
Overload
Часть строк отображает параметры от UPS-MT-monitor и
может принимать следующие значения:
| Model |
указывает на конструктивное исполнение системы UPS
может принимать 2 значения: UPS-MT-12 или UPS-MT-24.
|
| Version |
указывает версию программного обеспечения UPS-MT-monitor.
|
| Serial number |
указывает серийный номер UPS-MT-monitor.
|
| Manufacture Date |
указывает дату изготовления UPS-MT-monitor.
|
| Nominal Battery Voltage |
указывает номинальное напряжение АКБ в милливольтах.
|
| Battery Charge |
указывает емкость АКБ в процентах от первоначальной
(только в режиме работы от батареи).
|
| Battery Voltage |
указывает текущее напряжение АКБ в милливольтах
(только в режиме работы от батареи).
|
| Line Voltage |
указывает выходное напряжение UPS-MT в милливольтах.
|
| Output Voltage |
указывает входное напряжение питания роутерборда в милливольтах.
|
| Temperature |
первые две цифры указывает температуру окружающей среды роутерборда
в градусах Цельсия.
|
| On Battery |
указывает на режим работы UPS-MT от АКБ.
может принимать 2 значения: yes или no.
|
| On Line |
указывает на режим работы UPS-MT от сети перменного тока.
может принимать 2 значения: yes или no.
|
| Smart Boost* |
указывает состояние внешних контактов подключенных к UPS-MT-monitor.
может принимать 2 значения: yes (контакты разомкнуты) или no (контакты
замкнуты). |
* - Для версии v01.005 и выше, программного обеспечения UPS-MT-monitor.
Cнимки экрана в зависимости от режима работы (On Line или On Battery
) приведени ниже.

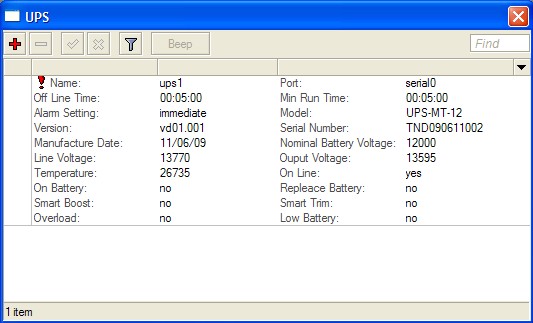

Cнимок экрана в режиме работы роутерборда от сети
Рис. 2

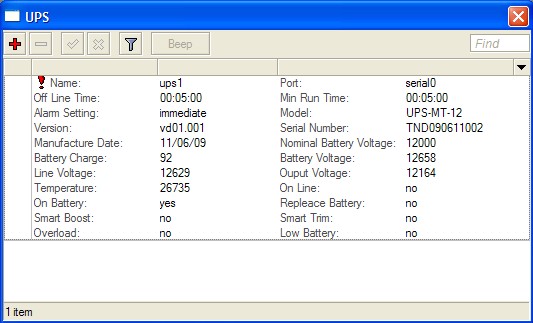

Cнимок экрана в режиме работы роутерборда от батареи
Рис. 3
