MikroTik - Установка

После краткого обзора возможностей MikroTiK RouterOS настало время собрать тестовую площадку для дальнйших экспериментов, поддерживает два варианта установки - с загрузочного CD и установка по сети.

Установка с CD на PC

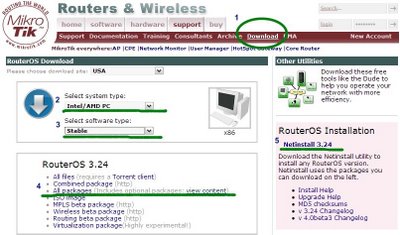

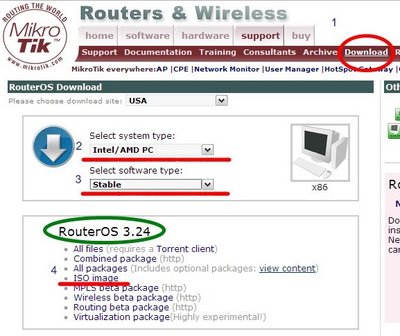

Для установки с CD потребуется iso образ, который необходимо скачать со страницы загрузки.

Скачав образ (порядка 22Мб), записываем его на диск.

Конфигурация компьютера на который будет установлена MikroTiK RouterOS ... скажем так - может быть какой угодно. По своему опыту скажу, что главное, что бы системный блок был максимально надежный. Особое внимание стоит уделить блоку питания, что бы в случае отключения-включения электроэнергии сам мог загрузиться (так что тут подойдет даже AT корпус). Для офиса (на 200 клиентов, 2 провайдера (6-ть внешних IP адресов), 2 WEB сервера, 2 почтовых сервера (POP, SMTP, IMAP), VPN сервер, FTP, статистика на NetFlow, с общей нагрузкой порядка 10Гб в день) была собрана конфигурация из Celeron 500MHz, 128Мб RAM, CF Card 1Gb, старенький ATX корпус и все это работает не затрачивая и 10% своих ресурсов. Так что решать Вам, но все же стоит ориентироваться на перечень поддерживаемого железа (особенно это касается сетевых карт).

Указываем в BIOS загрузку с диска.

Загружаемся.

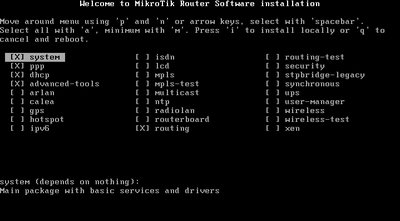

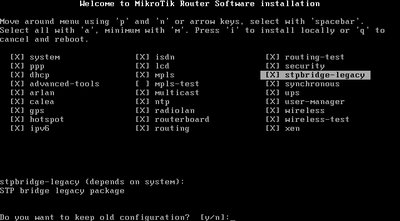

Отмечаем компоненты, которые нас интересуют, и нажимем кнопочку "I" для начала установки.

Если это не установка с нуля, а обновление, то на вопрос "Сохранять ли старую конфигурации?" лучше ответить "Y".

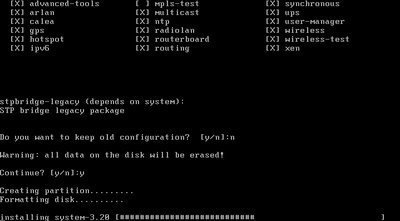

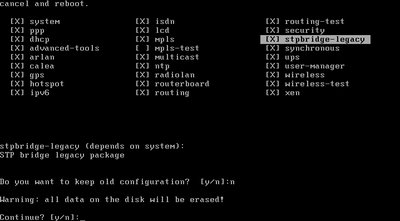

ВНИМАНИЕ! Все данные с диска будут уничтожены! Продолжаем?

Форматируется диск и устанавливаются компоненты, вся процедура занимает максимум пару минут (все зависит от размера жесткого диска и времени форматирования).

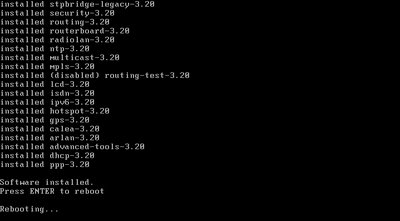

Установка завершена, перегружаемся.

Заходим в BIOS и отключаем загрузку с CD-ROM, а лучше вообще снимаем его как ненужное устройство.

Пара минут на первоначальную загрузку и ... слышим веселое "би-бибик", сигнализирующее об успешной загрузке.
Логин admin, пароль оставляем пустым.

На экрне видим сообщение из которого становится понятно, что наша установка будет работать 24 часа, для получения следующего уровня лицензии необходимо использовать software id. О различных уровнях лиценции можно прочитать на сайте производителя.

Установка по сети на PC
Для установки по сети понадобится утилита для удаленной установки (netinstall) и набор пакетов, скачать можно со страницы загрузки.

Распаковываем утилиту netinstall и пакеты обновлений в папку на диске.

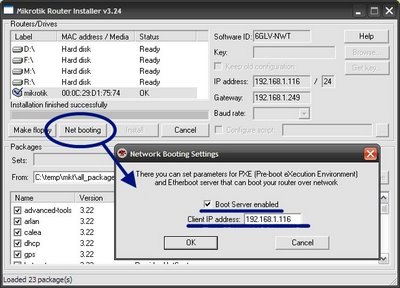

Запускаем утилиту netinstall, нажимаем на кнопку "net booting" и включаем сервер загрузки по сети, указываем ip адрес клиента.

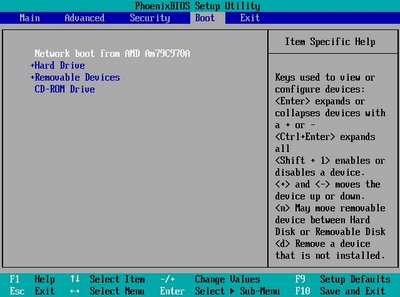

Теперь переходим к настройке клиента, заходим в BIOS и устанавливаем загрузку по сети.

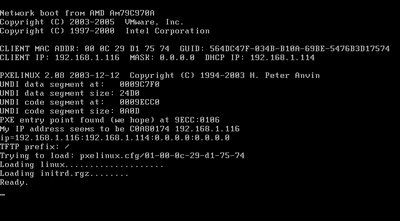

Начнется загрузка...

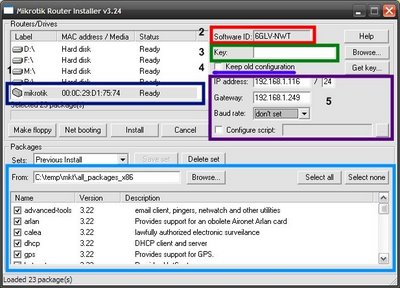

При этом в утилите netinstall повляется информация о том, что устройство готово к установке (см 1). Автоматически определяется software id для получения лицензии (см 2). Если есть возможность установить этот ключ сразу, то он выбирается (см 3). Если есть необходимость сохранить конфигурацию, которая была ранее, то ставим галочку (см 4) или же указываем вручную какй IP адрес необходимо назначить адаптеру с которого идет загрузка, что бы в последствии через него сделать настройку. При необходимости можно указать конфигурационный скрипт (backup) вручную (см 5). В разделе Packages выбираем папку, куда распакованы пакеты и отмечаем те пакеты, которые необходимо установить.

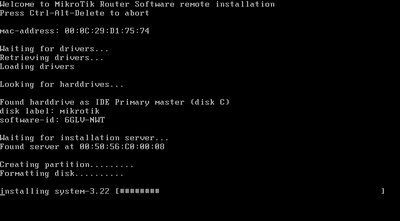

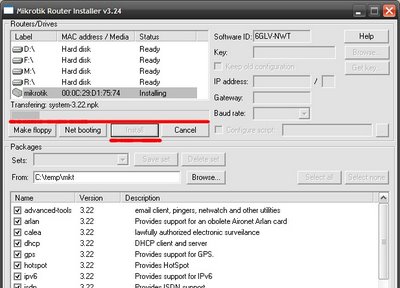

Нажимаем кнопку install, начинается процесс установки, так же этот процесс видно на клиенте, который загрузился по сети.

Установка занимает чуть больше времени, чем установка с CD.
По завершению устаноки желательно отключить в BIOS загрузку по сети, оставив загрузку с жесткого диска.

Так же с помощью утилиты netinstall можено подготовить загрузочкую карту памяти для RouterBoard устройств.

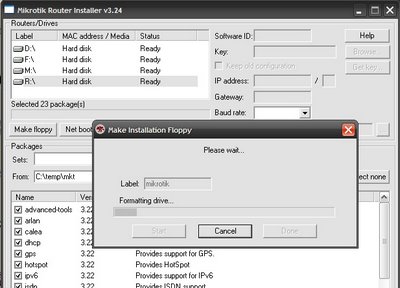

Подключаем карту памяти через картридер, выбираем нужный диск в утилите netinstall, в разделе Packages выбираем набор пакетов, нажимаем кнопку "make floppy".

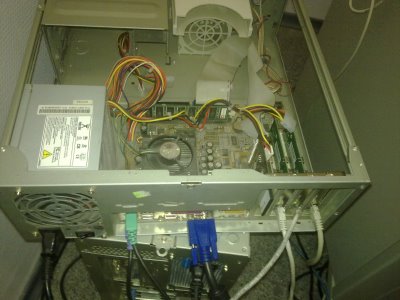

Ну и напоследок фото моего страшилища ... в смысле моего микротика (одного из 12 :))

Автор: Sergey Lagovskiy
