Mikrotik - QoS / Bandwidth Control / Простое ограничение
 Quality
of Service (QoS) это комплекс мер по обеспечению качества обслуживания
компьютерной сети, который можно характеризовать несколькими параметрами:
# Полоса пропускания (Bandwidth).
# Задержка при передаче пакета (Delay).
# Колебания (дрожание) задержки при передаче пакетов — джиттер (Jitter).
# Потеря пакетов (Packet loss).
В следующих примерах я продемонстрирую как организовать
простой механизм ограничения скорости, используя MikroTik Router OS.

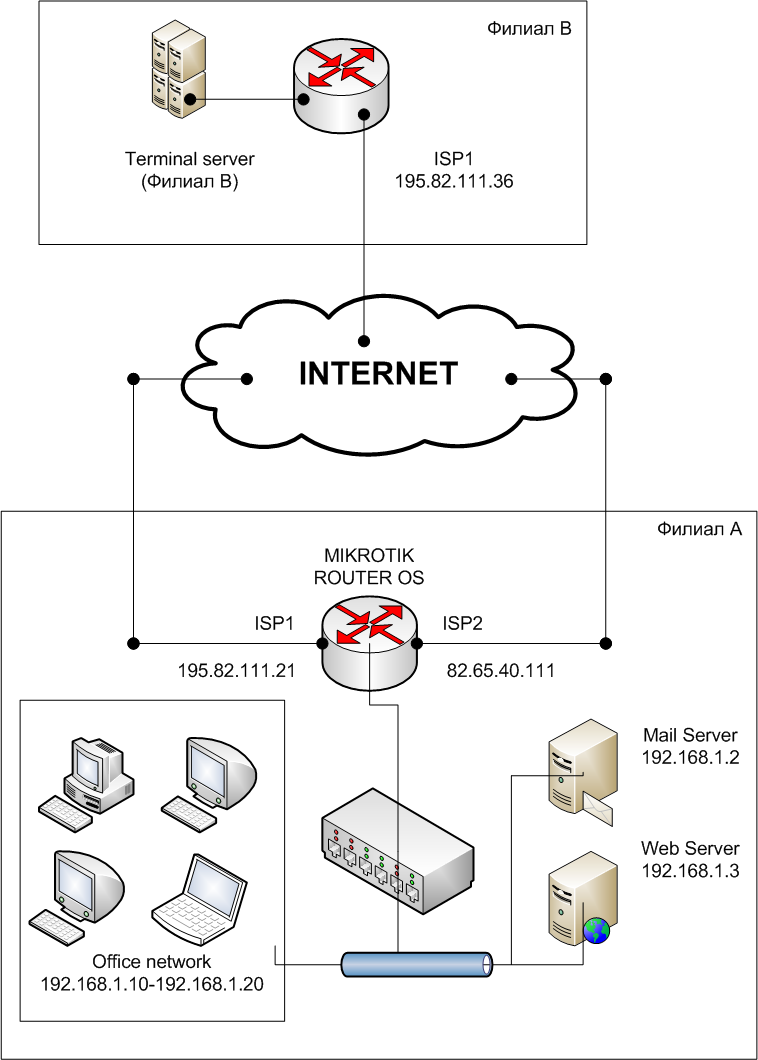

Придумаем виртуальную схему сети и создадим конфигурацию роутера для
нее.
Итак, два филиала, в филиале А находится
несколько рабочих мест, почтовый сервер и web сервер, роутер этого филиала
подключен одновременно к двум провайдерам, провайдер ISP1 предоставляет
100Мб внутри своей сети, внутренний трафик не тарифицируется, второй
провайдер ISP2 предоставляет безлимитный доступ к сети Internet. В филиале
В находится терминальный сервер, этот филиал так же подключен к провайдеру
ISP1.
Вся дальнейшая настройка будет делаться для роутера
филиала А.
В этой статье дается описание настройки ограничения по скорости доступа
все остальные настройки можно найти в предыдущих статьях.
Необходимо:
1. Работа по каналу провайдера ISP2
1. Ограничить скорость доступа офисным машинам к сети Internet:
- Машины 192.168.1.10-192.168.1.15 - Download = 64kb/s, Upload = 32kb/s
- Машина 192.168.1.20 - Download = 256kb/s, Upload = 128kb/s
2. Ограничить скорость доступа почтового сервера - Donwload = 1Mb/s, Upload = 1Mb/s
3. Ограничить скорость доступа web сервера - Download = 1Mb/s, Upload = 4Mb/s
Работа по каналу провайдера IPS1
1. Ограничить скорость доступа офисным машинам 192.168.1.10-192.168.1.15
до уровня, достаточного для работы с 1-2 одновременными терминальными
сеансами (RDP) - 1Mb/s
2. Ограничить скорость доступа машины 192.168.1.20 до 10Mb/s
3. Ограничить скорость доступа серверов до 10Mb/s
Самым простым механизмом ограничения скорости доступа
является /queue simple, ограничения задаются в виде правил, правила
обрабатываются по порядку от меньшего номера к большему (сверху вниз).
Т.к. оговорено, что провайдер IPS1 предоставляет доступ
ко внутренней сети, то известна подсеть, которую будут использовать
филиалы для совместной работы.
Первым шагом создадим правила для серверов.
[mkt@MikroTik] > queue simple add name="mail
to branch" target-addresses=192.168.1.2
dst-address=195.82.111.0/24 interface=ISP1 max-limit=10000000/10000000 |
target-addresses - адрес, который ограничиваем.
dst-address - назначение, в нашем случае это подсеть внутри провайдера.
interface - интрефес, через который буду проходить пакеты от target-addresses
к dst-address.
max-limit - значение максимальной скорости (target upload/download)
Теперь тоже, но для веб сервера и 192.168.1.20.
|
[mkt@MikroTik] > queue simple add name="web
to branch" target-addresses=192.168.1.3
dst-address=195.82.111.0/24 interface=ISP1 max-limit=10000000/10000000
[mkt@MikroTik] > queue simple add name="192.168.1.20
to branch"
target-addresses=192.168.1.20 dst-address=195.82.111.0/24 interface=ISP1
max-limit=10000000/10000000
|
Значение name должно быть уникальным!
Теперь правило для машин 192.168.1.10-192.168.1.15.
[mkt@MikroTik] > queue simple add name="192.168.1.10-15
to branch"
target-addresses=192.168.1.10,192.168.1.11,192.168.1.12,192.168.1.13,192.168.1.14,
192.168.1.15 dst-address=195.82.111.0/24 interface=ISP1 max-limit=1000000/1000000 |
В target-addresses можно указать перечисление адресов,
на которые распространяется это правило.
Считаем, что с правилами маршрутизации проблем нет
и то, что должно пойти по не тарифицируемому каналу, то по нему пойдет
и не свернет случайно на второй интерфейс, который со стороны филиала
А безлимитный, а вот со стороны филиала В находится уже другой провайдер,
который выставит счет за такую ошибку. А вдруг что то не так? Или этими
настройками занимается другой человек, лучше себя подстраховать!
Защитится от этого можно одним простым правилом, все, что не предназначено
подсети, в которой находятся наши филиалы, должно быть ограничено до
скорости в 10b/s.
Можно перефразировать задачу по другому, учитывая, что правилами, которые
стоят выше, оговорены ограничения для доступа к филиалам через интерфейс
ISP1, остальные соединения, проходящие через интерфейс ISP1 ограничить
скоростью в 10b/s.
[mkt@MikroTik] > queue simple add name="not
to branch" interface=ISP1
max-limit=10/10 |
Теперь настало время прописать ограничения для работы
со вторым провайдером.
Начнем так же с серверов.
Почтовый серер - 1Mb/s, Upload = 1Mb/s
[mkt@MikroTik] > queue simple add name="mail
to external"
target-addresses=192.168.1.2 interface=ISP2 max-limit=1000000/1000000 |
Веб сервер - Download = 1Mb/s, Upload = 4Mb/s.
[mkt@MikroTik] > queue simple add name="web
to external"
target-addresses=192.168.1.3 interface=ISP2 max-limit=4000000/1000000 |
Теперь машина 192.168.1.20 - Download = 256kb/s, Upload
= 128kb/s
[mkt@MikroTik] > queue simple add name="192.168.1.20
to external"
target-addresses=192.168.1.20 interface=ISP2 max-limit=128000/256000 |
В заключение одним правилом для машин 192.168.1.10-192.168.1.15
- Download = 64kb/s, Upload = 32kb/s
[mkt@MikroTik] > queue simple add name="192.168.1.10-15
to external"
target-addresses=192.168.1.10,192.168.1.11,192.168.1.12,192.168.1.13,192.168.1.14,
192.168.1.15 interface=ISP2 max-limit=32000/64000 |
Продублируем защиту для интрефейса ISP2, что бы все
выходящее с него в подсеть филиалов ограничивалось скоростью в 10b/s.
|
[mkt@MikroTik] > queue simple add name="ISP2
to branch" dst-address=195.82.111.0/24
interface=ISP2 max-limit=10/10

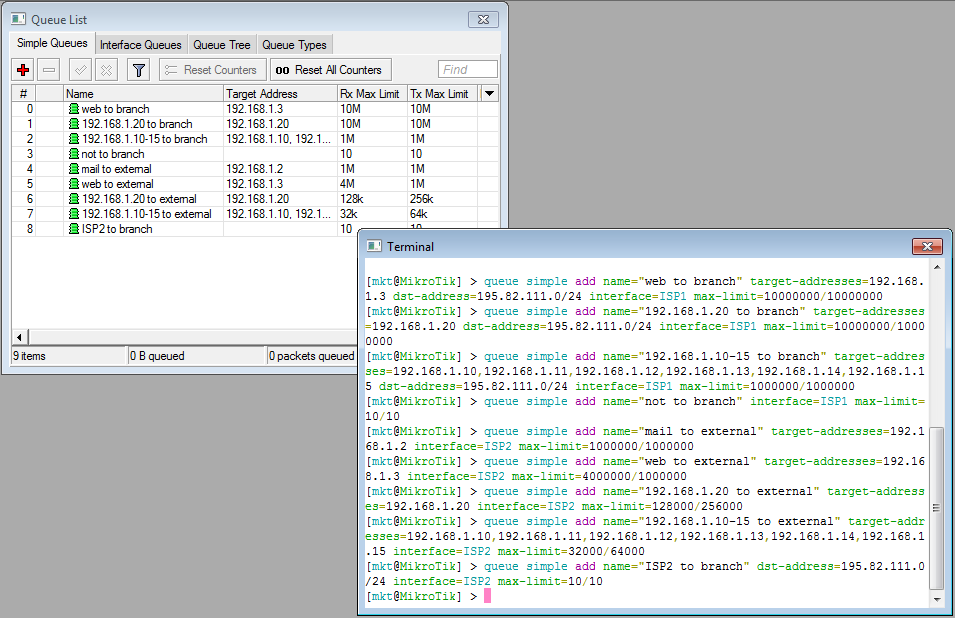

Посмотрим, что у нас получилось.
[mkt@MikroTik] > queue simple print
Flags: X - disabled, I - invalid, D - dynamic
0 name="web to branch" target-addresses=192.168.1.3/32
dst-address=195.82.111.0/24 interface=ISP1 parent=none direction=both
priority=8 queue=default-small/default-small limit-at=0/0
max-limit=10000000/10000000 burst-limit=0/0 burst-threshold=0/0
burst-time=0s/0s total-queue=default-small
1 name="192.168.1.20 to branch" target-addresses=192.168.1.20/32
dst-address=195.82.111.0/24 interface=ISP1 parent=none direction=both
priority=8 queue=default-small/default-small limit-at=0/0
max-limit=10000000/10000000 burst-limit=0/0 burst-threshold=0/0
burst-time=0s/0s total-queue=default-small
2 name="192.168.1.10-15 to branch"
target-addresses=192.168.1.10/32,192.168.1.11/32,192.168.1.12/32,
192.168.1.13/32,192.168.1.14/32,192.168.1.15/32
dst-address=195.82.111.0/24 interface=ISP1 parent=none direction=both
priority=8 queue=default-small/default-small limit-at=0/0
max-limit=1000000/1000000 burst-limit=0/0 burst-threshold=0/0
burst-time=0s/0s total-queue=default-small
3 name="not to branch" dst-address=0.0.0.0/0
interface=ISP1 parent=none
direction=both priority=8 queue=default-small/default-small
limit-at=0/0 max-limit=10/10 burst-limit=0/0 burst-threshold=0/0
burst-time=0s/0s total-queue=default-small
4 name="mail to external" target-addresses=192.168.1.2/32
dst-address=0.0.0.0/0 interface=ISP2 parent=none direction=both
priority=8 queue=default-small/default-small limit-at=0/0
max-limit=1000000/1000000 burst-limit=0/0 burst-threshold=0/0
burst-time=0s/0s total-queue=default-small
5 name="web to external" target-addresses=192.168.1.3/32
dst-address=0.0.0.0/0 interface=ISP2 parent=none direction=both
priority=8 queue=default-small/default-small limit-at=0/0
max-limit=4000000/1000000 burst-limit=0/0 burst-threshold=0/0
burst-time=0s/0s total-queue=default-small
6 name="192.168.1.20 to external" target-addresses=192.168.1.20/32
dst-address=0.0.0.0/0 interface=ISP2 parent=none direction=both
priority=8 queue=default-small/default-small limit-at=0/0
max-limit=128000/256000 burst-limit=0/0 burst-threshold=0/0
burst-time=0s/0s total-queue=default-small
7 name="192.168.1.10-15 to external"
target-addresses=192.168.1.10/32,192.168.1.11/32,192.168.1.12/32,
192.168.1.13/32,192.168.1.14/32,192.168.1.15/32
dst-address=0.0.0.0/0 interface=ISP2 parent=none direction=both
priority=8 queue=default-small/default-small limit-at=0/0
max-limit=32000/64000 burst-limit=0/0 burst-threshold=0/0
burst-time=0s/0s total-queue=default-small
8 name="ISP2 to branch" dst-address=195.82.111.0/24
interface=ISP2
parent=none direction=both priority=8 queue=default-small/default-small
limit-at=0/0 max-limit=10/10 burst-limit=0/0 burst-threshold=0/0
burst-time=0s/0s total-queue=default-small
|
Это самый простой из механизмов ограничения
скорости и обеспечения качества сервиса.
Автор: Sergey Lagovskiy
|
